TracStar450M  Satellite  Systems for 动载卫星通信天线系统

TracStar450M

TracStar 450M

TracStar450M

 1 用途

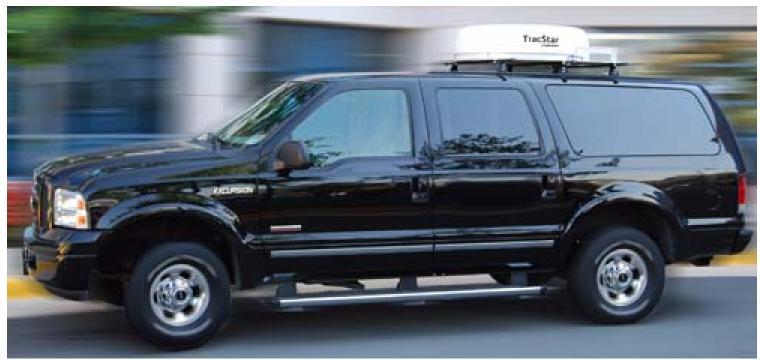

车载通信卫星天线,应急通信、企事业机构移动通信、部门紧急通信;可以装载在火车、滑艇、轿车、娱乐车和 SUV。TracStar450M 系列天线基于IP数据的高速通信,可使用户可以使用它。业务范围包括:2Mbps的数据通信,高速Internet存取,VoIP通信,电信会议,广域网扩展,视频广播等。

2 450系列





指标

TracStar450M

接收

10.95  - 12.75GHz

发送

13.75 - 14.5GHz线性(自动偏振控制)

极化

接收33 dBi 发送34.5 dBi

天线G/T

11.5dB/° K

EIRP

80watt/52dBW 、40watt/49.5dBW、25watt/47.5dBW

交叉极化

> 25dB

IF输入\输出

Tx:950 - 1450MHz(兆赫)/

Rx:950 - 2150MHz(兆赫)

Ku波段的输入

14 - 14.5千兆赫

俯仰角范围

自动调节,20° - 70 °

追踪率

90° /秒

电气接口

发送N型,50ΩRx,50Ω

易燃

美国UL 94 V0标准

方位跟踪度

0.2 ° @60 ° /秒,360 ° /秒

高度跟踪度

0.9° @ 45 ° /秒,180 ° /秒

偏振角度范围

自动调整,-180 º到+180 º

卫星重新捕获

<5秒,取决于调制解调器

卫星采集和初步锁定

<12秒,自动化,集成GPS

发送,接收和控制

50Ω

温度范围

-40 º---+70℃

稳定接收速度

230千米/小时

物理规格

天线尺寸

29.2厘米(高)X129厘米(直径)X129厘米

天线重量

75公斤

控制单元尺寸

18厘米x 23厘米x7厘米

接收器重量

4公斤

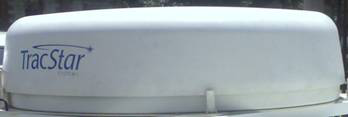

圆顶颜色

灰色及 ,白

电力

消耗功率

500W(ant)

电源

50/60hz  AC90-260V(Ant)
